保溫夾套對夾連接球閥

銷售熱線：086-021-57845885

保溫夾套對夾連接球閥產品特點

保溫夾套對夾連接球閥具有結構緊湊、密封可靠，重量輕、保溫性能好，安裝方便，啟閉輕等特點。

保溫夾套對夾連接球閥主要零件材料及適用工況

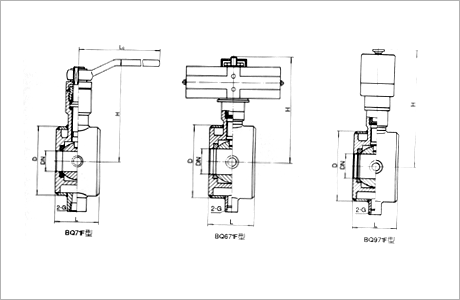

保溫夾套對夾連接球閥主要尺寸及重量

注：1為PN1.0、1.6、2.5MPa球閥的數值，其中以分?jǐn)?shù)表示者，分子為PN1.0、1.6MPa的值，分母為PN2.5MPa的值；

2為PN2.0MPa、Class150球閥的數值。

保溫夾套對夾連接球閥型號及主要參數

配管法蘭	公稱壓力或壓力級	產品型號
JB/T74-90 (JB74-90)、GB91 12-9131 HGJ44-76	PN1.0MPa	BQ71F-10C	BQ71F -10P	BQ71F- 10P 8	BQ71F- 10P 3	BQ71F- 10R	BQ71F- 10R 8	BQ71F- 10R 3
	PN1.6MPa	BQ71F-16C	BQ71F -16P	BQ71F- 16P 8	BQ71F- 16P 3	BQ71F- 16R	BQ71F- 16R 8	BQ71F- 16R 3
	PN2.5MPa	BQ71F-25	BQ71F -25P	BQ71F- 25P 8	BQ71F- 25P 3	BQ71F- 25R	BQ71F- 25R 8	BQ71F- 25R 3
GB9112-9131、SH3406	PN2.0MPa	BQ71F-20C	BQ71F -20P	BQ71F- 20P 8	BQ71F- 20P 3	BQ71F- 20R	BQ71F- 20R 8	BQ71F- 20R 3
ANSI B16.5	Class 150	BQ71F-150(Lb)C	BQ71F-150(Lb)P	BQ71F-150(Lb)P 8	BQ71F-150 (Lb)P 3	BQ71F-150 (Lb)R	BQ71F-150 (Lb)R 8	BQ71F-150 (Lb)R 3
JIS B2212	10K	BQ71F-10 (K)C	BQ71F-10(K)P	BQ71F-10 (K)P 8	BQ71F-10 (K)P 3	BQ71F-10 (K)R	BQ71F-10 (K)R 8	BQ71F-10 (K)R 3
氧動球閥	在相應的手動型號的BQ后插入“6”表示，示例：BQ671F-16C。氧動裝置的氧源壓力為.04-0.4MPa
電動球閥	在相應的手動型號的BQ后插入“9”表示，示例：BQ971F-16C

注：1密封圈材料選用對位聚苯，則將型號中密封面材料代號“F”改為“Fs”示例：BQ71Fs-16C。
