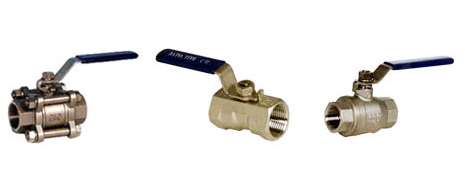

內螺紋連接球閥產品特點
內螺紋連接球閥及對焊連接球閥分為整體式、兩段式及三段式。
閥體鑄造結構合理、造型美觀。
閥座采用彈性密封結構，密封可靠，啟閉輕松。
閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。
可設置90°開關定位機構，根據需要加鎖以防止誤操作。
內螺紋連接球閥用 途
內螺紋連接球閥及對焊連接球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。
選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
內螺紋連接球閥標準規范
| 設計與制造 | 連接法蘭 | 試驗與檢驗 |
| API608 API6D GB12237 | ANSI B16.5、 JB/T74～90、 GB9112～9131、 HG20615～20635、 SH3006 | API598 JB/T9092 |
閥體材料: WCB、CF8、CF8M
連接形式: 內螺紋、對焊
驅動方式: 手動
內螺紋連接球閥產品范圍
| 公稱壓力 或壓力級 | 公稱通徑DN/NPS（mm/in） | |||||||||
| 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | |
| PN1.6MPa | · | · | · | · | · | · | · | · | · | · |
| PN2.5MPa | · | · | · | · | · | · | · | · | · | · |
| PN4.0MPa | · | · | · | · | · | · | · | · | · | · |
