一、P43X系列快速排氣閥產品概述

P43X系列快速排氣閥閥體為圓桶狀，閥門內件包括不銹鋼浮球、閥桿及閥瓣。

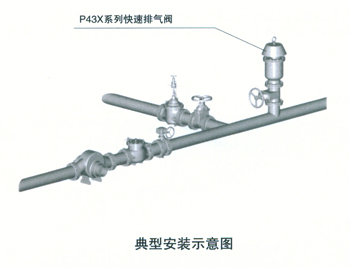

本閥安裝在泵出口處或配水管線中,用來排除集積在管中的空氣,以提高管線及水泵的使用效率，當管內一旦產生負壓時,此閥迅速吸入外界空氣,以防止管線因負壓而損壞。

當管內開始注水時,閥瓣處在開啟的位置,進行大量排氣,當空氣排完 時,閥內充滿水,浮球上升并帶動閥瓣關閉,停止排氣,當管內水正常輸送時,如有少量空氣聚集在閥內到相當?shù)某潭?閥內水位下降,此時空氣由小孔排出。

當水泵停止時,管內水流空或遇管內產生負壓,此時塞頭迅速開啟，吸入空氣,確保管線安全。介質溫度： 0-80℃。

二、P43X系列快速排氣閥技術參數

公稱壓力：10MPa

公稱通徑：DN25-32mm為螺紋連接

DN50-200mm為法蘭連接

適用介質：水、油等非腐蝕性液體

適用溫度：0-80℃

法蘭標準：GB/T172416

試驗標準：GB/T 13927

三、P43X系列快速排氣閥主要零件材料

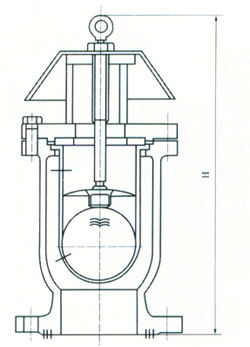

四、P43X系列快速排氣閥主要連接外型尺寸
