一、SP45、SP15數字銷定平衡閥用途
本閥門一種平衡閥，適用于各種液體管路系統。該閥設有刻度的數字顯示．可直觀調到任一位置，并可鎖定。
該閥主要應用于工業和民用建筑采曖管路系統。目前在一些管網系統中存在著水力失調問題，平衡閥提供了解決這一問題的手段，用它可以準確的調節壓降的流量。用以改善管網系統中液體流動狀況，達到管網液體平衡和節約能源的目的。
在雙管網工程改適中。應用此閥門仍可節約能源，得到較好的效果。
二、SP45、SP15數字銷定平衡閥主要性能及使用規范
型號 | Sp15-10/16 | Sp45F-10/16 | 備注 |
試驗壓力 | 2.4MPa(24Kgf/cm2) | ||
工作壓力 | ≤1.6MPa(16Kgf/cm3) | ||
工作溫度 | ≤120℃ | ||
適用介質 | 水、油和其它液體 | ||

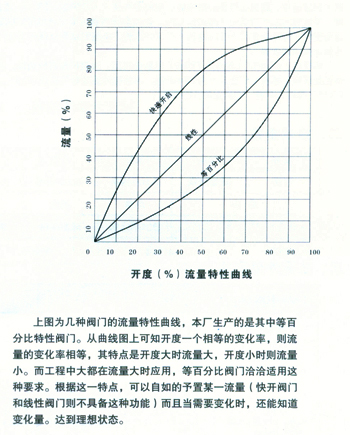

特性曲線 | 等百分比 | ||
安裝使用范圍 | 管網系統的主干、分支干、 室內供水干管、 分支立管及多臺鍋爐 | ||

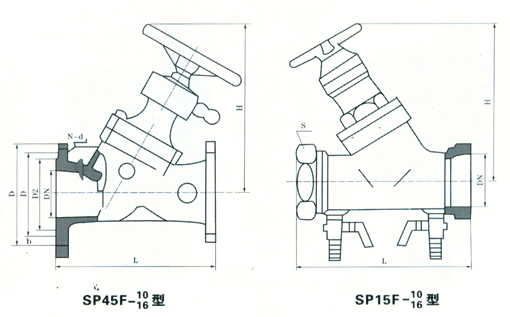

SP45F-10/16型主要外形及連接尺寸
DN | L | H |
32 | 180 | 230 |
40 | 200 | 242 |
50 | 230 | 250 |
65 | 290 | 260 |
80 | 310 | 329 |
100 | 350 | 340 |
125 | 400 | 424 |
150 | 480 | 454 |
200 | 550 | 517 |
250 | 622 | 573 |
300 | 698 | 617 |
350 | 787 | 705 |
Sp15F-型主要外形及連接尺寸
DN | ZG | L | S | H | 重量 Kg |
15 | 1/2″ | 100 | 27 | 128 | 1 |
20 | 3/4″ | 115 | 33 | 128 | 1.5 |
25 | 1″ | 125 | 46 | 130 | 1.8 |
32 | 5/4″ | 140 | 55 | 150 | 2 |
40 | 3/2″ | 160 | 55 | 187 | 2.5 |
