一、W100D定水位閥結構及用途
定水位閥用由主閥2、導閥1、球閥3與浮球閥4組成。定水位閥由浮球控制，在閥門關閉時自動控制水泵停機；水位降低后重新啟動水泵，自動打開該閥，有效防止停泵水錘產生。避免管道、產生過高壓力。適用于工礦、企業、高層建筑中的水箱、水池、水塔的自動供水系統。
二、W100D定水位閥主要技術參數
| 公稱壓力 | 1.0MPa | 1.6MPa | 2.5MPa |
| 殼體試驗壓力 | 1.5MPa | 2.4MPa | 3.75MPa |
| 密封試驗壓力 | 1.1MPa | 1.76MPa | 2.75MPa |
| 適用溫度 | ≤80℃ | ||
| 最低動作壓力 | P1≥0.07MPa | ||
| 適用介質 | 水 | ||

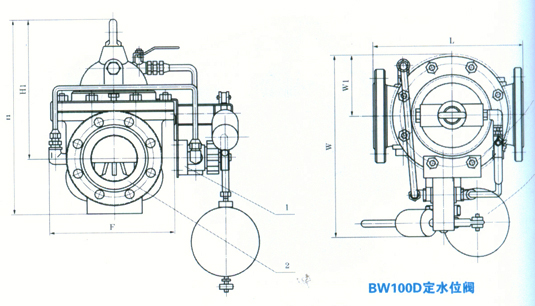

三、W100D定水位閥主要外形尺寸（法蘭連接尺: PN1.0MPa、PN1.6MPa按GB4216.85/4/5標準NP2.5MPa按GB9113.4-88標準）
| 公稱通徑 DN(mm) | L | H | H1 | W | W1 | F |
| 20 | 150 | 212 | 179 | 200 | 58 | 116 |
| 25 | 160 | 212 | 179 | 200 | 58 | 116 |
| 32 | 180 | 212 | 179 | 200 | 58 | 116 |
| 40 | 200 | 265 | 210 | 225 | 85 | 170 |
| 50 | 2030 | 265 | 210 | 225 | 85 | 170 |
| 65 | 216 | 310 | 215 | 230 | 90 | 180 |
| 80 | 241 | 350 | 245 | 245 | 105 | 210 |
| 100 | 292 | 460 | 305 | 285 | 138 | 275 |
| 125 | 330 | 520 | 365 | 295 | 155 | 310 |
| 150 | 356 | 570 | 415 | 318 | 178 | 355 |
| 200 | 495 | 695 | 510 | 370 | 230 | 460 |
| 250 | 622 | 780 | 560 | 390 | 250 | 500 |
| 300 | 698 | 905 | 658 | 430 | 290 | 580 |
| 350 | 787 | 1025 | 696 | 460 | 320 | 640 |
| 400 | 914 | 1080 | 735 | 496 | 356 | 715 |
| 450 | 978 | 1030 | 610 | 530 | 390 | 780 |
| 500 | 978 | 1135 | 665 | 555 | 415 | 830 |
| 600 | 1230 | 1270 | 725 | 600 | 460 | 920 |
