一、DRVZ(H42X)靜音式止回閥產品特點與用途

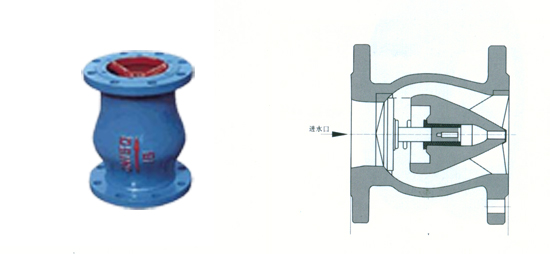

靜音式止回閥主要由閥體、閥座、導流體、閥瓣、軸承及彈簧等主要零件組成，內部流道采用流線型設計，壓力損失極小。閥瓣啟閉行程很短。停泵時可快速關閉防止巨大的水錘聲，具有靜音關閉的特點。
該閥主要用于給排水、消防、暖通系統，可安裝于水泵出口處，以防止倒流及水錘對泵損害。
二、DRVZ(H42X)靜音式止回閥主要技術參數
| 型號 | DRVZ-10 | DRVZ-16 | DRVZ-25Q | |
| 公稱壓力 | PN1.0MPa | PN1.6MPa | PN2.5MPa | |
| 公稱通徑 | DN50-350mm | |||
| 最高工作壓力 | 1.0MPa | 1.6MPa | 2.5MPa | |
| 密封試驗壓力 | 1.0MPa | 1.6MPa | 2.5MPa | |
| 殼體試驗壓力 | 1.5MPa | 2.4MPa | 3.75MPa | |
| 主要零件材料 | 閥體、導流體 | 灰鑄鐵 | 球墨鑄鐵 | |
| 閥座、軸承、閥瓣、軸 | 鋁青銅或鉻不銹鋼 | |||
| 彈簧 | 不銹鋼 | |||
三、DRVZ(H42X)靜音式止回閥主要外形尺寸 (法蘭尺寸PN1.0MPa按GB4216.4-84標準，PN1.6MPa按GB4216.5-84標準，PN2.5MPa按GB9113.4-88標準)
| 公稱通徑 DN(mm) | L |
| 50 | 120 |
| 65 | 150 |
| 80 | 180 |
| 100 | 229 |
| 125 | 254 |
| 150 | 267 |
| 200 | 292 |
| 250 | 330 |
| 300 | 356 |
| 350 | 381 |
