一、SCAR污水復合排水氣閥產品概述

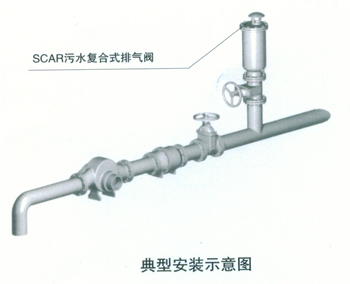

SCAR污水排氣閥閥體為圓桶狀,閥門內件包括不銹鋼浮球、閥桿及閥瓣。本閥安裝在泵出口處或配水管線中，用來排除集積在管中的空氣，以提高管線及水泵的使用效率，當管內一量產生負壓時，此閥迅速吸入外界空氣，以防止管線因負壓而損壞。當管內開始注水時，閥瓣處在開啟的位置，進行大量排氣，當空氣排完時，閥內充滿水，浮球上長并帶動閥瓣關閉，停止排氣，當管內水正常輸送時，如有少量空氣聚在閥內到相當?shù)某潭�，閥內水位下降，此時空氣由小孔排出。當水泵停止時，管內水流空或遇管內產生負壓此時塞頭迅速開啟，吸入空氣，確保管線安全。介質溫度：O～80℃。
二、SCAR污水復合排水氣閥技術參數
公稱壓力：10MP0
公稱通徑：DN50-200mm為法蘭連接
適用介質：水、污水
適用溫度：0-80℃
法蘭標準：GB/T17241.6
試驗標準：GB/T13927
三、SCAR污水復合排水氣閥主要零件材料
零件名稱 | 閥體 | 閥蓋 | 浮球 | 杠桿架 | 杠桿 | 塞頭 |
材料 | 球墨、鑄鐵 | 球墨、鑄鐵 | 不銹鋼 | 不銹鋼 | 鋁青銅 | 鋁青銅 |

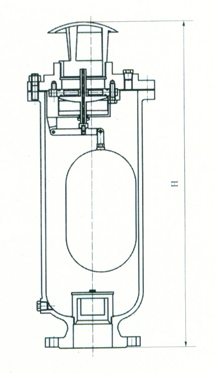

四、SCAR污水復合排水氣閥主要連接外型尺寸
DN | 50 | 80 | 100 | 150 | 200 |
H | 590 | 680 | 760 | 900 | 918 |
