前 言

球閥是本世紀50年代問世的一種閥門，在半個世紀的時間里，球閥已發展成為一種主要的閥類。球閥主要用于截?cái)嗷蚪油ń橘|(zhì)，也可用于流體的調節與控制，V型球閥能夠進行比較精確的流量調節與控制，而三通球閥則用于分配介質和改變介質的流向。與其它閥類相比，球閥具有如下的一些優點。

1、流體阻力小，球閥是所有閥類中流體阻力較小的一種，即使是縮徑球閥，其流體阻力也相當小。

2、開關迅速、方便，只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。

3、密封性能好。球閥閥座密封圈一般采用聚四氟乙烯等彈性材料制造，易于保證密封，而且球閥的密封力隨著介質壓力的增加而增大。

4、閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。

5、球閥的啟閉只做90°轉動，故容易實現自動化控制和遠距離控制，球閥可配置氣動裝置、電動裝置、液動裝置、氣液聯動裝置或電液聯動裝置。

6、球閥通道平整光滑，不易沉積介質，可以進行管線通球。

我公司在球閥的設計、制造和質量控制等方面積累了豐富的經驗，產品包括：浮動球閥、固定球閥、金屬硬密封球閥、整體式球閥、V型球閥、三通球閥、對夾連接球閥、保溫夾套對夾連接球閥、保溫夾套法蘭連接球閥、內螺紋球閥、高壓鍛造球閥等系列產品。

我公司公司球閥的參數及執行的標準見下表。

產品結構、功能及特點

我公司在閥門的設計、制造和質量控制等方面積累了豐富的經驗，尤其對球閥進行了多年的研究和探索。不僅對球閥的結構進行了多項改進，而且還開發了一些新產品，我廠生產的球閥主要有如下的結構、功能及特點。

對夾系列球閥

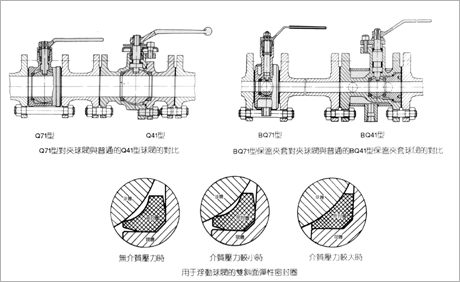

對夾球閥及對夾保溫夾套球閥與普通產品相比，具有結構長度短、重量輕、安裝方便、節省材料等優點。

閥座的可靠密封

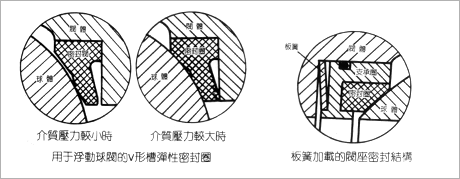

浮動球閥采用雙斜面彈性密封圈或V形槽彈性密封圈結構設計。當介質壓力較小時，密封圈與球體接觸面積較小，故有較大的密封比壓，確�？煽棵芊�。介質壓力較大時，密封圈與球閥接觸面積增大，故密封圈能承受較大的介質推力而不會損壞。

對于工作壓力很低的球閥，考慮到介質壓力不能確保閥座可靠密封，而預緊力長期使用后又會衰減，故對于低壓、超低壓或真空工況用球閥，采用板簧加載的閥座密封結構，能確保球閥長期可靠的密封。

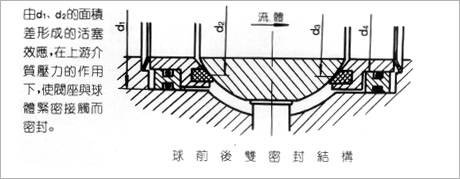

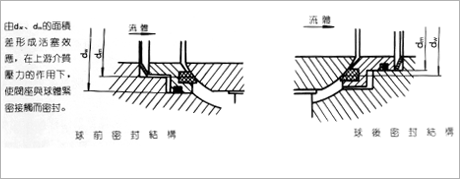

固定球閥根據壓力大小，介質性質及密封要求的不同而選擇球前密封結構、球后密封結構或球前后雙密封結構。

閥桿的可靠密封

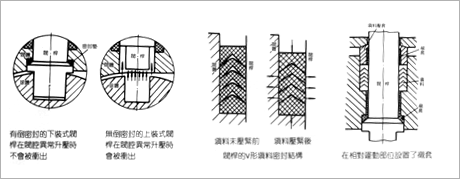

閥桿采用有倒密封的下裝式結構，倒密封的密封力隨介質壓力的增高而增大，故能確保閥桿的可靠密封而且，當閥腔與常升壓時，閥桿不會被沖出。閥桿采用設計合理的V形填料，能將填料壓蓋的壓緊力及介壓力有效的轉化成閥桿的密封力。

操作的靈活可靠

在有相對運動的部位（如閥桿與閥體、閥桿與填料壓套）設置了摩擦系數小的增強聚四氟乙烯成套，不慎減小了操作力矩，使啟閉更加靈活，而且避免了金屬部件之間的擦傷。

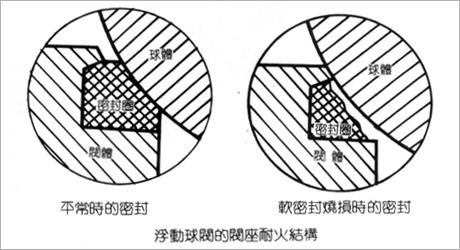

耐火結構

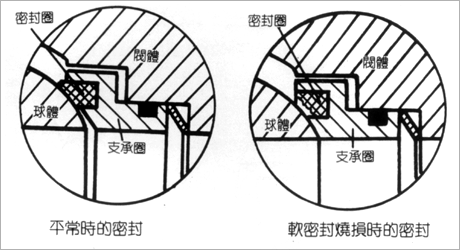

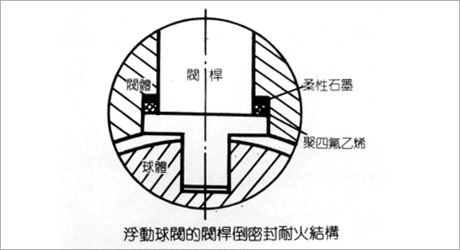

根據用戶的需求，球閥可設計成耐火結構。當萬一發生火災而使聚四氟乙烯等軟密封圈燒損時，球閥仍然能夠可靠操作并具有良好的密封性能，以防止火災的擴大。球閥的耐火結構及性能要求符合AP1607及JB/T6899等標準的規定。

防靜電結構

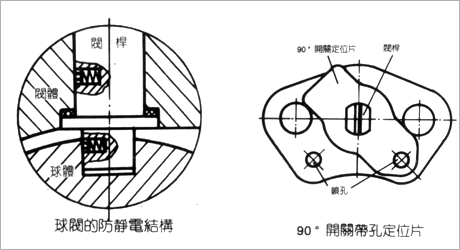

根據用戶的要求，球閥可設計防靜電結構。采用彈簧一柱塞式靜電引出裝置，使球體與桿以及閥桿與閥體之間形成靜電通道。達到消除靜電積累的目的。

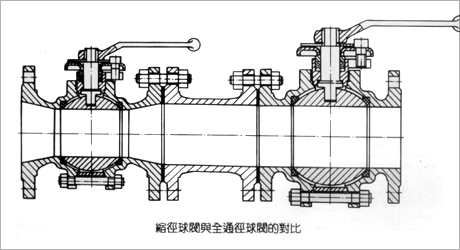

全通徑系列及縮徑系列

我廠球閥一般設有全通徑及縮徑兩個系列，以滿足用戶的不同需要。全通徑球閥的通道內徑與管線內徑一致，流體阻力小，并便于管道清掃。而縮徑系列球閥的重量只有相同口徑全通徑球閥的70%左右，能有效的降低成本及價格，而其流體阻力只有相同口徑截止閥的1/7左右，故縮徑球閥得到了較廣的使用。

防止誤操作

設置了90°開關帶孔定位片，根據需要可以加鎖，防止誤操作。

V形球閥

本廠開發了硬密封V形球閥，其V形球芯與截焊硬質合金的金屬閥座之間具有強剪切力，特別適用于含鉛維，微小固體顆粒、粒漿等介質。

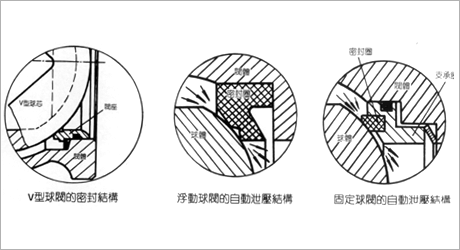

自動泄壓結構

當滯留在閥門中腔的液體介質由于溫度升高而汽化，從而出現中腔壓力異常升高時，中腔介質能依靠本身的推力推動閥座而自動泄壓，從而確保閥體的安全。

中、高溫球閥的閥座密封結構

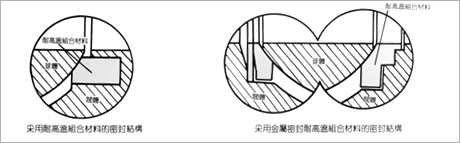

采用對位聚苯作為密封圈可用于300℃的溫度，而采用金屬密封耐高溫組合材料結構設計的球閥可用于更高的溫度。

低溫球閥

為了防止低溫工況下閥桿填料密封的失效，低溫球閥采用長頸結構設計。閥座采用具有自動泄壓功能的結構設計，以防止閥門中腔介質由于升溫而出現的異常升壓。嚴格控制材料的化學成分及低溫沖擊韌性等力學性能指標。

參數、材料及標準

本廠的產品可按多種標準制造，系列品種齊全，能夠滿足名種工程需要及用戶要求。
