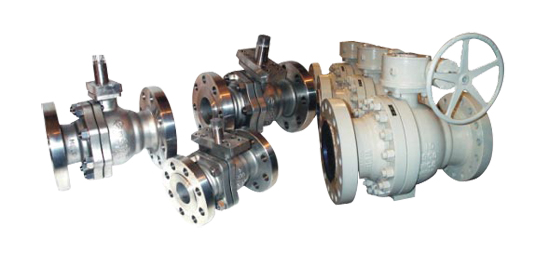

金屬硬密封球閥結構特點
閥座采用板簧加載的金屬密封結構，在高溫下啟閉輕松。
球體及閥座采用特殊硬化處理，密封面不擦傷。
球閥具有雙向密封功能。
中小口徑采用浮動球結構(DN15～200mm)，大中口徑采用固定球結構(DN125～500mm)。
金屬硬密封球閥用途
金屬硬密封球閥適用于Class150～1500、PN1.6～16.0MPa，工作溫度-29～425℃(碳鋼)或-40～550℃(不銹鋼)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。
選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
金屬硬密封球閥標準規范
| 設計與制造 | 結構長度 | 連接法蘭 | 試驗與檢驗 |
| API608 、 API 6D 、 GB12237 | ANSI B16.10 GB12221 | ANSI B16.5、 JB/T74～90、 GB9112～9131、 HG20615～20635、 SH3006 | API598 JB/T9092 |
閥體材料: WCB、CF8、CF3、CF8M、CF3M、ZG1Cr18Ni9Ti、 ZG1Cr18Ni12Mo2Ti
連接形式: 法蘭、焊接
驅動方式: 手動、蝸輪傳動、氣動、電動
金屬硬密封球閥產品范圍
| 公稱壓力 或壓力級 | 公稱通徑DN/NPS（mm/in） | |||||||||||||||||
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
| 1/2 | 3/4 | 1 | 11/ 4 | 11/ 2 | 2 | 21/ 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | |
| PN1.6MPa | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · |
| PN2.5MPa | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · |
| PN4.0MPa | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | / | / |
| PN6.3MPa | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | / | / |
| PN10.0MPa | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | / | / |
| PN16.0MPa | · | · | · | · | · | · | · | · | · | · | · | · | · | · | / | / | / | / |
| Class150 | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · |
| Class300 | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | / | / |
| Class600 | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | / | / |
| Class900 | · | · | · | · | · | · | · | · | · | · | · | · | · | · | / | / | / | / |
| Class1500 | · | · | · | · | · | · | · | · | · | · | · | · | · | · | / | / | / | / |
