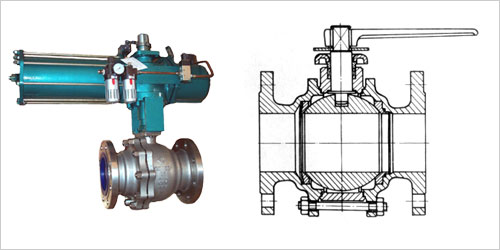

金屬硬密封浮動球閥產品特點
1.閥座采用板簧加載的金屬密封結構，能適用于較高的溫度及各種介質工況。
2.采用下裝式閥桿，設置倒密封結構，能確保填料處可靠密封。
3.該結構球閥應按規定流向使用。
金屬硬密封浮動球閥產品范圍
| 公稱壓力 或壓力級 | 公稱通徑 DN/NPS （ mm/in ） | |||||||||||
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 1/2 | 3/4 | 1 | 11/ 4 | 11/ 2 | 2 | 21/ 2 | 3 | 4 | 5 | 6 | 8 | |
| PN1.6MPa | · | · | · | · | · | · | · | · | · | · | · | · |
| PN2.5MPa | · | · | · | · | · | · | · | · | · | · | · | |
| PN4.0MPa | · | · | · | · | · | · | · | · | · | · | ||
| PN6.3MPa | · | · | · | · | · | · | · | · | · | |||
| Class150 | · | · | · | · | · | · | · | · | · | · | · | · |
| Class300 | · | · | · | · | · | · | · | · | · | · | · | |
| Class600 | · | · | · | · | · | · | · | · | · | |||
金屬硬密封浮動球閥產品規格、主要尺寸及重量、用 途
浮動球閥適用于Class150～Class1500、PN16～PN100、JIS 10K～JIS 20K的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。浮動球閥的驅動方式為手動、蝸輪傳動、氣動或電動。浮動球閥一般采用法蘭連接，也可采用對焊連接。
浮動球閥可分為鑄造球閥、鍛造球閥和縮徑球閥。
金屬硬密封浮動球閥產品范圍
| 公稱壓力 或壓力級 | 公稱通徑 DN/NPS （mm/in） | ||||||||||||
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
| 1/2 | 3/4 | 1 | 11/ 4 | 11/ 2 | 2 | 21/ 2 | 3 | 4 | 5 | 6 | 8 | 10 | |
| PN16 | · | · | · | · | · | · | · | · | · | · | · | · | |
| PN25 | · | · | · | · | · | · | · | · | · | · | · | · | |
| PN40 | · | · | · | · | · | · | · | · | · | · | · | · | |
| PN63 | · | · | · | · | · | · | · | · | · | ||||
| PN100 | · | · | · | · | · | · | · | · | · | ||||
| PN160 | · | · | · | · | · | · | · | · | · | ||||
| Class150(PN20) | · | · | · | · | · | · | · | · | · | · | · | · | · |
| Class300(PN50) | · | · | · | · | · | · | · | · | · | · | · | · | |
| Class600(PN110) | · | · | · | · | · | · | · | · | · | ||||
| Class900(PN150) | · | · | · | · | · | · | |||||||
| Class1500/PN260 | · | · | · | · | · | · | |||||||
| JIS 10K | · | · | · | · | · | · | · | · | · | · | · | · | · |
| JIS 20K | · | · | · | · | · | · | · | · | · | · | · | · | |
金屬硬密封浮動球閥主要尺寸及重量
公稱壓力 | 公稱通徑 | 尺寸 | 重量 | |||||||||||
L | d1 | L J | D | D1 | D2 | D6 | b | Z-φd | H | QA41 | QA341 | |||
QA41 | QA341 | |||||||||||||
| 2.5 | 15 | 108 | 15 | - | 95 | 65 | 45 | - | 16 | 4-14 | 62 | - | 2.5 | - |
| 20 | 117 | 20 | - | 105 | 75 | 55 | - | 16 | 4-14 | 68 | - | 3 | - | |
| 25 | 127 | 25 | 137 | 115 | 85 | 65 | - | 16 | 4-14 | 75 | - | 4.5 | - | |
| 32 | 140 | 32 | 150 | 135 | 100 | 78 | - | 18 | 4-18 | 85 | - | 6 | - | |
| 40 | 165 | 40 | 175 | 145 | 110 | 85 | - | 18 | 4-18 | 95 | - | 7.5 | - | |
| 50 | 178 | 50 | 188 | 160 | 125 | 100 | - | 20 | 4-18 | 110 | - | 10 | - | |
| 65 | 190 | 65 | 202 | 180 | 145 | 120 | - | 22 | 8-18 | 130 | - | 15 | - | |
| 80 | 203 | 80 | 215 | 195 | 160 | 135 | - | 22 | 8-18 | 155 | - | 20 | - | |
| 100 | 229 | 100 | 245 | 230 | 190 | 160 | - | 24 | 8-23 | 180 | 320 | 32 | 62 | |
| 125 | 356 | 125 | 372 | 270 | 220 | 188 | - | 28 | 8-25 | 250 | 380 | 60 | 90 | |
| 150 | 394 | 150 | 410 | 300 | 250 | 218 | - | 30 | 8-25 | 275 | 400 | 92 | 119 | |
| 200 | 457 | 200 | 475 | 360 | 310 | 278 | - | 34 | 12-25 | 330 | 450 | 175 | 210 | |
| 4.0 | 15 | 140 | 15 | - | 95 | 65 | 45 | 40 | 16 | 4-14 | 62 | - | 3 | - |
| 20 | 152 | 20 | - | 105 | 75 | 55 | 51 | 16 | 4-14 | 68 | - | 4 | - | |
| 25 | 165 | 25 | 175 | 115 | 85 | 65 | 58 | 16 | 4-14 | 75 | - | 5 | - | |
| 32 | 178 | 32 | 188 | 135 | 100 | 78 | 66 | 18 | 4-18 | 85 | - | 7 | - | |
| 40 | 190 | 40 | 200 | 145 | 110 | 85 | 76 | 18 | 4-18 | 95 | - | 9 | - | |
| 50 | 216 | 50 | 226 | 160 | 125 | 100 | 88 | 20 | 4-18 | 110 | - | 12 | - | |
| 65 | 241 | 65 | 253 | 180 | 145 | 120 | 110 | 22 | 8-18 | 130 | - | 18 | - | |
| 80 | 283 | 80 | 295 | 195 | 160 | 135 | 121 | 22 | 8-18 | 155 | - | 28 | - | |
| 100 | 305 | 100 | 321 | 230 | 190 | 160 | 150 | 24 | 8-23 | 180 | 320 | 46 | 76 | |
| 125 | 381 | 125 | 397 | 270 | 220 | 188 | 176 | 18 | 8-25 | 250 | 380 | 75 | 95 | |
| 150 | 403 | 150 | 419 | 300 | 250 | 218 | 204 | 30 | 8-25 | 275 | 400 | 106 | 135 | |
| 200 | 502 | 200 | 437 | 375 | 320 | 282 | 260 | 38 | 12-30 | 330 | 450 | 190 | 225 | |
| 6.3 (6.4) | 15 | 140 | 15 | - | 105 | 75 | 55 | 40 | 18 | 4-14 | 70 | - | 4.5 | - |
| 20 | 152 | 20 | - | 125 | 90 | 68 | 51 | 20 | 4-18 | 75 | - | 6 | - | |
| 25 | 165 | 25 | - | 135 | 100 | 78 | 58 | 22 | 4-18 | 85 | - | 8 | - | |
| 32 | 178 | 32 | - | 150 | 110 | 82 | 66 | 24 | 4-23 | 100 | - | 12 | - | |
| 40 | 190 | 40 | - | 165 | 125 | 95 | 76 | 24 | 4-23 | 115 | - | 14 | - | |
| 50 | 216 | 50 | 232 | 175 | 135 | 105 | 88 | 26 | 4-23 | 130 | - | 18 | - | |
| 65 | 241 | 65 | 257 | 200 | 160 | 130 | 110 | 28 | 8-23 | 155 | - | 28 | - | |
| 80 | 283 | 80 | 299 | 210 | 170 | 140 | 121 | 30 | 8-23 | 180 | 320 | 40 | 58 | |
| 100 | 305 | 100 | 321 | 250 | 200 | 168 | 150 | 32 | 8-25 | 210 | 340 | 65 | 85 | |
| 125 | 381 | 125 | 397 | 295 | 240 | 202 | 176 | 36 | 8-30 | 250 | 460 | 98 | 120 | |
| 150 | 403 | 150 | 419 | 340 | 280 | 240 | 204 | 38 | 8-34 | 275 | 480 | 140 | 170 | |
| 10.0 | 15 | 165 | 15 | 178 | 105 | 75 | 55 | 40 | 20 | 4-14 | 70 | - | 5.5 | - |
| 20 | 190 | 20 | 203 | 125 | 90 | 68 | 51 | 22 | 4-18 | 75 | - | 7 | - | |
| 25 | 216 | 25 | 229 | 135 | 100 | 78 | 58 | 24 | 4-18 | 85 | - | 10 | - | |
| 32 | 229 | 32 | 242 | 150 | 110 | 82 | 66 | 24 | 4-23 | 100 | - | 15 | - | |
| 40 | 241 | 40 | 254 | 165 | 125 | 95 | 76 | 26 | 4-23 | 115 | - | 18 | - | |
| 50 | 292 | 50 | 308 | 195 | 145 | 112 | 88 | 28 | 4-25 | 130 | - | 25 | - | |
| 65 | 330 | 65 | 346 | 220 | 170 | 138 | 110 | 32 | 8-25 | 155 | - | 32 | - | |
| 80 | 356 | 80 | 372 | 230 | 180 | 148 | 121 | 34 | 8-25 | 180 | 320 | 46 | 65 | |
| 100 | 432 | 100 | 448 | 265 | 210 | 172 | 150 | 38 | 8-30 | 210 | 350 | 75 | 105 | |
注：1、LJ為環連接面法蘭球閥的結構長度。
