一、ZY47（ZYC）型自力式壓差控制閥產品特點及用途
ZYC型自力式壓差控制閥，是一種利用介質自身的壓力變化進行自我控制而保持流經該被控系統介質壓差不變的閥門。適用于供暖方式采用雙管系統的壓差控制保證系統基本不變，降低噪音，平衡阻力，消除熱網和水力失調
二、ZY47（ZYC）型自力式壓差控制閥主要術參數
| 型號 | 公稱壓力 | 殼體實驗壓力 | 壓差控制范圍 | |
| 定壓差型 | 可調壓差型 | |||
| ZYC-16-H3T | 1.6MPa | 2.4MPa | 10KPa、20KPa-30KPa | 10-30KPa |

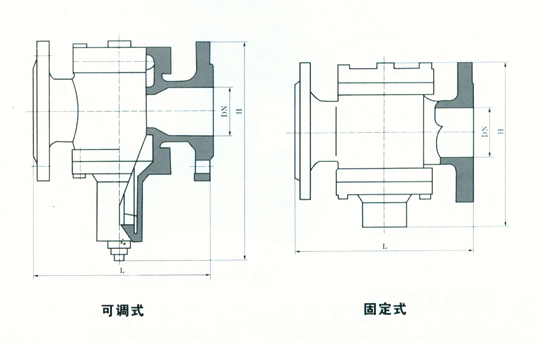

三、ZY47（ZYC）型自力式壓差控制閥主要外形尺寸（法蘭連接尺寸按 GB4216規定）
| DNmm | 連接方式 | Lmm | H(mm) | 流量 m3/h | 適用介質 | 介質溫度 | 主要 零件材料 | |
| 定壓差型 | 可調壓差型 | |||||||
| 15 | 螺紋 | 110 | 95 | 145 | 0.2-1 | 水 | O～100℃ | 閥體、 上蓋和下蓋為鑄鐵、 閥芯為銅 、 膜片為尼 龍強化橡膠、 彈簧 為不銹鋼 |
| 20 | 110 | 110 | 150 | 0.3-1.5 | ||||
| 25 | 115 | 130 | 165 | 0.5-2 | ||||
| 32 | 法蘭 | 130 | 140 | 190 | 1-4 | |||
| 40 | a200 | 190 | 340 | 1.5-6 | ||||
| 50 | 215 | 205 | 355 | 2-8 | ||||
| 65 | 230 | 240 | 390 | 3-12 | ||||
| 80 | 275 | 300 | 500 | 5-20 | ||||
| 100 | 290 | 350 | 550 | 10-30 | ||||
| 125 | 310 | 380 | 580 | 15-45 | ||||
