一、ZL47F-16型自力式平衡閥產品特點及用途
ZLF-16型自力式平衡閥,是一種利用介質自身的壓力變化進行自我控制而保持流經該被控系統流量不變的閥門,并具有流量指示,調節方便,適用于供熱空調等非腐蝕性介質的流量控制。運行前一次性調節,即可使系統流量自動恒定在要求的設定值。
二、ZL47F-16型自力式平衡閥主要技術參數
型號 | 公稱壓力 | 殼體試驗壓力 | 使用介質 | 介質溫度 |
ZLF-16 | 1.6MPa | 2.4MPa | 水、油等非腐蝕性液體 | 0.100℃ |

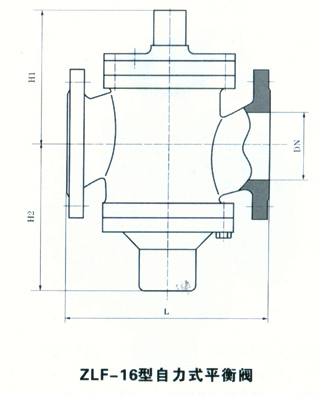

三、ZL47F-16型自力式平衡閥主要外型尺寸（法蘭連接 PN～1.6MPA按JB/T79～94杯準
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 備注 |
L | 110 | 110 | 115 | 160 | 200 | 215 | 230 | 275 | 290 | 310 | 350 | 430 | 520 | 635 | 670 | DNl5～25 為螺紋連接 |
H1 | 72 | 72 | 81 | 108 | 138 | 138 | 143 | 170 | 193 | 208 | 254 | 289 | 325 | 357 | 372 | |
H2 | 70 | 70 | 74 | 91 | 147 | 147 | 154 | 189 | 211 | 227 | 260 | 303 | 367 | 430 | 495 | |
流量控制 | 0.1-1 | 0.1-1.5 | 0.2-2 | 0.5-4 | 1-6 | 2-10 | 3-15 | 5-25 | 10-35 | 15-50 | 30-80 | 40-180 | 100-300 | 150-1500 | 200-700 |
