一、ZL47F-16型自力式平衡閥產品特點及用途
ZL47F-16型自力式平衡閥,主要是由一個自動調節閥瓣和手動調節閥瓣組成。利用介質自身的壓力變化為動力,自動調節各支管路流量的平衡,準確穩定流量同時具有開度指示，鎖定、關閉等功能。適用于“供熱”空調等非腐蝕性介質的流量控制。運行前一次性調節，即可使系統流量自動恒定在要求的設定值。
二、ZL47F-16型自力式平衡閥主要技術參數
型 號 | 公稱壓力 | 殼體試驗壓力 | 使用介質 | 介質溫度 |
ZL47F-16 | 1.6MPa | 2.4MPa | 水、油等非腐蝕性液體 | 0～100℃ |

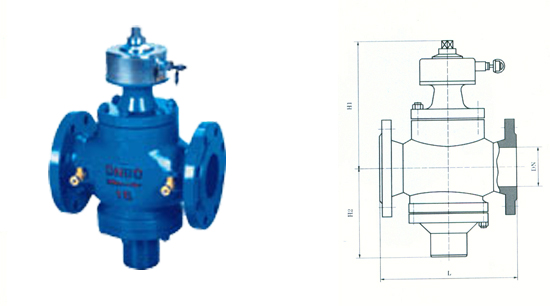

三、ZL47F-16型自力式平衡閥主要外型尺寸 (法蘭連接尺寸按GB4216)
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 110 | 110 | 115 | 160 | 200 | 215 | 230 | 275 | 290 | 315 | 350 | 430 | 520 | 635 | 670 |
H1 | 122 | 122 | 137 | 182 | 191 | 197 | 205 | 259 | 268 | 334 | 357 | 407 | 452 | 486 | 555 |
H2 | 70 | 70 | 74 | 91 | 147 | 147 | 154 | 181 | 211 | 227 | 260 | 303 | 367 | 430 | 495 |
