一、手動調節閥、自鎖手動調節閥概述
本廠生產的手動調節閥及自鎖手動調節閥主要用于城市集中供熱，循環水工程熱電廠管網和制冷空調等工程中，具有截止、節流和調節流量的作用可取代節流孔板，是一種可變孔徑的節流裝置，介質溫度：≤425℃。
二、手動調節閥、自鎖手動調節閥主要零件材料
| 零件材料 | 閥體、閥蓋、填料壓蓋 | 閥桿、閥瓣、密封圈 | 指示盤、閥桿螺母、螺帽套 |
| 材料 | 灰鑄鐵、鑄鋼、不銹鋼 | 不銹鋼 | 黃銅 |

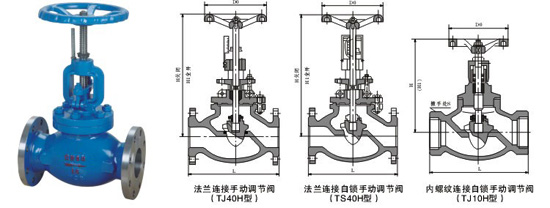

三、手動調節閥、自鎖手動調節閥主要外形尺寸（法蘭連接尺寸 PN10按GB4216標準，PN16,PN25按JB/97-94標準
| 型號 | 尺寸 (mm) | |||||||||||||||||||
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 00 | 600 | |
| TJ40H-10 TJ40H-10 | 1 | 622 | 698 | 787 | 914 | 978 | 978 | 1295 | ||||||||||||
| H | 914 | 914 | 968 | 968 | 1100 | 1440 | 1790 | |||||||||||||
| H1 | 1074 | 1074 | 1168 | 1168 | 1350 | 1440 | 1790 | |||||||||||||
| D0 | ||||||||||||||||||||
| TJ40H-16 TJ40H-16C TS40H-16 TS40H-16C TJ40H-25 TS40H-25 | 1 | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 495 | |||||||
| H | 160 | 160 | 182 | 192 | 250 | 264 | 380 | 413 | 466 | 540 | 623 | 687 | ||||||||
| H1 | 172 | 172 | 195 | 210 | 273 | 290 | 426 | 468 | 530 | 613 | 698 | 777 | ||||||||
| D0 | 65 | 65 | 80 | 80 | 120 | 120 | 200 | 200 | 240 | 260 | 360 | 400 | ||||||||
| TJ10H-10 TJ10H-16C TJ10H-25 | 1 | 90 | 100 | 120 | 140 | 170 | 200 | |||||||||||||
| H | 150 | 160 | 182 | 192 | 250 | 264 | ||||||||||||||
| H1 | 160 | 170 | 197 | 207 | 270 | 284 | ||||||||||||||
| D0 | 80 | 80 | 80 | 90 | 100 | 120 | ||||||||||||||
