一、杠桿式減壓閥用途
杠桿式減壓閥主要配套在減溫減壓裝置上，起到調節壓力的作用。減壓比一般用 0.6較合適，選用DKJ-310電動執行裝置，DN500閥選用DKJ-510電動執行裝置較合適。
二、杠桿式減壓閥主要零件材料
| 零件名稱 | 閥體、閥蓋 | 閥桿 | 閥瓣 | 閥座 |
| Y451-64 Y451-100 | WCB | 38CrMoA1A | 2Cr13 | 1Cr18Ni9Ti |
| Y451-64I Y451-100I | ZG20CrMo | 1Crl8Ni9Ti |

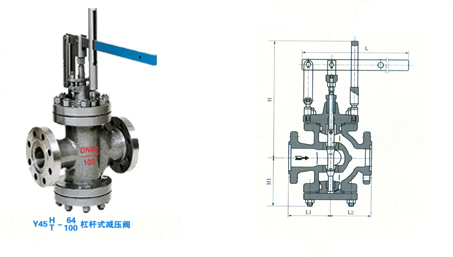

三、杠桿式減壓閥主要外形尺寸 (法蘭尺寸JB/79-94標準)
| 公稱壓力 PN(MPa) | 公稱通徑DN(mm) | 尺寸 (mm) | ||||
| H | H1 | L | L1 | L2 | ||
| 6.4 10.0 | 50 | 515 | 200 | 565 | 150 | 150 |
| 80 | 555 | 220 | 650 | 190 | 190 | |
| 100 | 582 | 245 | 800 | 200 | 200 | |
| 125 | 650 | 293 | 800 | 210 | 210 | |
| 150 | 654 | 318 | 800 | 225 | 225 | |
| 200 | 725 | 355 | 800 | 250 | 250 | |
| 250 | 750 | 390 | 800 | 275 | 275 | |
| 300 | 918 | 475 | 355 | 395 | ||
| 400 | 1080 | 660 | 1000 | 400 | 550 | |
