一、波紋管式減壓閥用途
波紋管式減壓閥用于溫度在180℃以下的蒸汽、空氣及其他無腐蝕性氣體的管路上，經過調節。使通過閥內的介質壓力減至某一需要的出口壓力。
并使介質的出口壓力保持相對穩定，但進口壓力與出口壓力之差必須大于或等于 0.5bar。
二、波紋管式減壓閥主要零件材料
| 零件名稱 | 閥體閥蓋 | 閥瓣密封圈 | 波紋管 | 閥桿 | 調節彈簧 | 輔彈簧 |
| 材料 | 灰鑄鐵 | 不銹鋼青銅 | 不銹鋼 | 不銹鋼 | 鉻錳鋼 | 鉻釩鋼 |

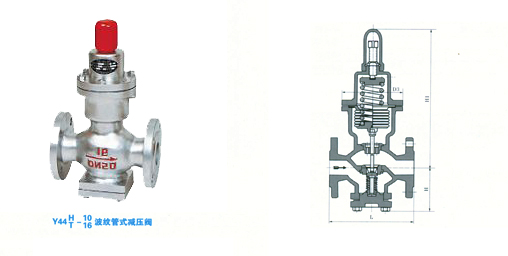

三、波紋管式減壓閥主要外形尺寸形尺寸 (法蘭尺寸JB/79-94標準)
| 公稱壓力PN(MPa) | 公稱通徑DN(mm) | 尺寸 | ||
| L | H | H1 | ||
| 1.0 1.6 | 20 | 140 | 87 | 293 |
| 25 | 160 | 87 | 293 | |
| 32 | 180 | 92 | 293 | |
| 40 | 200 | 100 | 303 | |
| 50 | 230 | 106 | 308 | |
| 65 | 260 | 123 | 310 | |
| 80 | 310 | 140 | 380 | |
| 100 | 350 | 150 | 400 | |
