一、給排水控制閥系列概述
本廠生產的Y43H蒸汽減壓閥適用于蒸汽管路上。通過減壓閥的調節，可使進口壓力降至某一需要的出口壓力，當進口壓力或流量變動時，減壓閥依靠介質本身的能量可自動保持出口壓力在小范圍內波動。
二、給排水控制閥系列主要零件材料
| 零件名稱 | 材料 |
| 閥體、閥蓋 | 灰鑄鐵、鑄鋼、不銹鋼 |
| 付閥瓣、付閥座、膜片主閥瓣、主閥座、活塞 | 不銹鋼 |
| 付閥彈簧、主閥彈簧 | 鉻釩鋼 |
| 調節彈簧 | 硅錳鋼 |
| 活塞環 | 合金鑄鐵 |

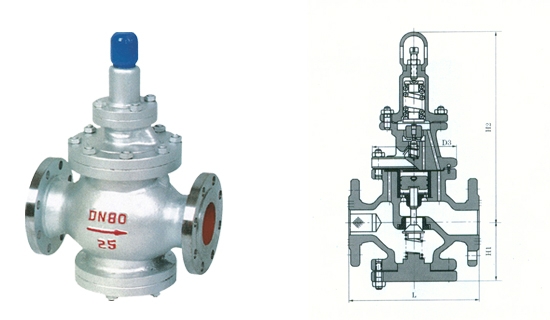

三、給排水控制閥系列主要外形尺寸（法蘭尺寸JB/79-94標準)
| 公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 (mm) | 公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 (mm) | ||||
| L | H1 | H2 | L | H1 | H2 | ||||
| 1.6 | 20 | 160 | 89 | 312 | 2 5 | 250 | 600 | 270 | 545 |
| 25 | 180 | 101 | 315 | 300 | 800 | 335 | 575 | ||
| 32 | 200 | 107 | 320 | 350 | 850 | 390 | 650 | ||
| 40 | 220 | 113 | 325 | 400 | 900 | 430 | 710 | ||
| 50 | 250 | 120 | 335 | 4.0 | 25 | 200 | 101 | 315 | |
| 65 | 260 | 125 | 340 | 32 | 220 | 107 | 320 | ||
| 80 | 310 | 140 | 360 | 40 | 240 | 113 | 325 | ||
| 100 | 350 | 150 | 390 | 50 | 270 | 120 | 335 | ||
| 125 | 400 | 190 | 415 | 65 | 280 | 140 | 365 | ||
| 150 | 950 | 205 | 440 | 80 | 330 | 150 | 385 | ||
| 200 | 500 | 220 | 475 | 100 | 380 | 150 | 385 | ||
| 250 | 600 | 270 | 545 | 125 | 450 | 190 | 425 | ||
| 300 | 800 | 335 | 575 | 150 | 500 | 210 | 445 | ||
| 350 | 850 | 390 | 650 | 200 | 560 | 245 | 485 | ||
| 400 | 900 | 430 | 705 | 6.3(64) | 25 | 200 | 110 | 370 | |
| 2.5 | 25 | 200 | 101 | 315 | 32 | 220 | 125 | 380 | |
| 32 | 200 | 107 | 320 | 40 | 240 | 130 | 395 | ||
| 40 | 220 | 113 | 325 | 50 | 270 | 135 | 405 | ||
| 50 | 250 | 120 | 335 | 65 | 300 | 145 | 410 | ||
| 65 | 260 | 125 | 340 | 80 | 330 | 170 | 445 | ||
| 80 | 310 | 140 | 360 | 100 | 380 | 175 | 455 | ||
| 100 | 350 | 150 | 390 | 125 | 450 | 245 | 504 | ||
| 125 | 400 | 190 | 425 | 150 | 500 | 280 | 555 | ||
| 150 | 450 | 210 | 445 | 200 | 560 | 310 | 581 | ||
| 200 | 500 | 245 | 485 | ||||||
