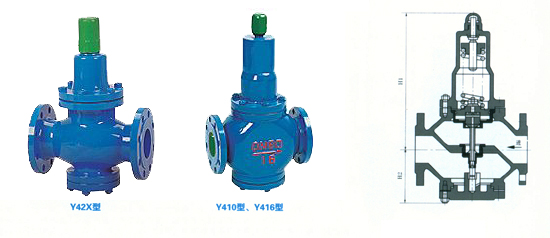

一、彈簧活塞式減壓閥概述
本廠生產的Y42X、Y410、Y416、Y425型彈簧活塞式減壓閥適用于工作溫度O～9O℃的水，空氣和非腐蝕液體管路上。在高層建筑的冷熱水供水和消防供水系統中，可取代常規分區水管，簡化和節省系統的設備，降低工程造價。該產品比原膜片式提高壽命3倍以上。
二、彈簧活塞式減壓閥主要零件材料
| 零件名稱 | 材料 |
| 閥體、上蓋、下蓋 | 灰鑄鐵、鑄鋼 |
| 調節彈簧 | 錳鋼 |
| 活塞 | 不銹鋼 |
| 缸套 | 不銹鋼 |
三、彈簧活塞式減壓閥主要外形尺寸 (法蘭尺寸PN1.0MPa按GB4218-84標準，PN1.6MPa按GB4216.5-84標準，PN2.5MPa按GB9113.4-88標準)
| 型號 | 尺寸 (mm) | ||||||||||||
| Y410-10Y Y416-16 Y425-25 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 160 | 160 | 180 | 200 | 200 | 220 | 280 | 310 | 350 | 450 | 520 | 550 | |
| H1 | 170 | 170 | 188 | 192 | 270 | 270 | 310 | 403 | 448 | 570 | 590 | 640 | |
| H2 | 75 | 75 | 77 | 82 | 98 | 98 | 138 | 152 | 170 | 222 | 242 | 262 | |
四、V42X主要外形尺寸(法蘭尺寸按JBFF79-94標準)
| DN | L | H1 | H2 | ||||||||
| PN16、25 | PN40 | PN64 | PN16 | PN25 | PN40 | PN64 | PN16 | PN25 | PN40 | PN64 | |
| 20 | 160 | 160 | 170 | 90 | 90 | 90 | 90 | 220 | 220 | 220 | 220 |
| 25 | 180 | 200 | 200 | 95 | 95 | 100 | 105 | 255 | 255 | 265 | 265 |
| 32 | 200 | 220 | 220 | 100 | 100 | 100 | 110 | 255 | 255 | 265 | 265 |
| 40 | 220 | 240 | 240 | 115 | 115 | 130 | 130 | 325 | 325 | 330 | 330 |
| 50 | 250 | 270 | 270 | 120 | 120 | 135 | 135 | 325 | 325 | 330 | 330 |
| 65 | 260 | 280 | 300 | 125 | 125 | 130 | 145 | 330 | 330 | 340 | 355 |
| 80 | 310 | 330 | 330 | 135 | 135 | 150 | 160 | 340 | 340 | 340 | 340 |
| 100 | 350 | 380 | 380 | 108 | 108 | 185 | 185 | 317 | 317 | 360 | 360 |
| 125 | 400 | 450 | 450 | 190 | 200 | 200 | 245 | 560 | 560 | 565 | 565 |
| 150 | 450 | 500 | 500 | 205 | 210 | 240 | 280 | 580 | 580 | 585 | 585 |
| 200 | 500 | 560 | 560 | 220 | 245 | 245 | 310 | 630 | 630 | 635 | 635 |
| 250 | 600 | 270 | 750 | ||||||||
| 300 | 800 | 310 | 780 | ||||||||
| 350 | 850 | 390 | 850 | ||||||||
| 400 | 900 | 420 | 925 | ||||||||
