一、YB416X第二代減壓穩壓閥概述
本廠生產的YB410、YB416、YB425、Y110型減壓穩壓閥，已經發展為第二代產品，主要特點：1、DN65口徑以上用活塞式、代替了膜片提高壽命3倍以上2、DN50口徑以下，用尼龍強化橡膠的平膜片代替了原來的膜片，也提高壽命3倍以上。
適用介質：水、空氣。
介質溫度：0-90℃。
二、YB416X第二代減壓穩壓閥主要零件材料
| 零件名稱 | 彈簧罩、閥體、閥蓋 | 橡膠膜片 | 密封墊 | 調節彈簧 | 活塞、缸套 | 閥桿 |
| 材料 | 灰鑄鐵、鑄鋼 | 尼龍強化橡膠 | 丁腈橡膠 | 硅錳鋼 | 不銹鋼 | 銅、不銹鋼 |

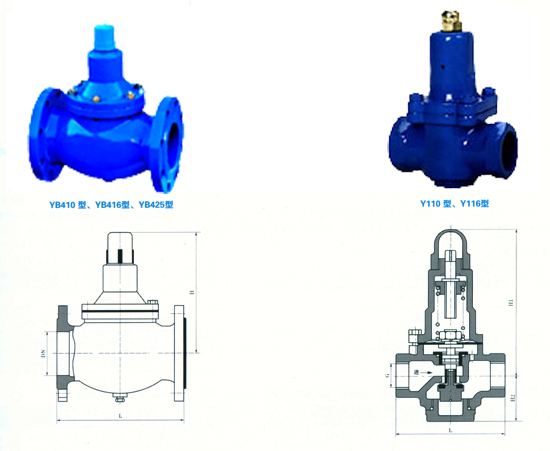

三、YB416X第二代減壓穩壓閥主要外形尺寸（法蘭尺寸 PN1.0MPa按GB421.6-84標準，PN1.6MPa按GB4216.5標準，PN2.5MPa按GB9113.4-88標準)
| 型號 | 尺寸 (mm) | ||||||||||||||||
| YB410-10 YB416-16 YB425-25 Y110-10 Y116-16 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 108 | 117 | 127 | 140 | 165 | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 398 | 787 | 914 | |
| H | 105 | 105 | 115 | 120 | 165 | 165 | 190 | 250 | 274 | 350 | 368 | 395 | 433 | 475 | 520 | 570 | |
| 管螺紋 G | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | |||||||||||
| L | 100 | 100 | 120 | 150 | 150 | 180 | |||||||||||
| H1 | 135 | 135 | 152 | 180 | 196 | 201 | |||||||||||
| H2 | 41 | 41 | 45 | 53 | 56 | 58 | |||||||||||
