一、固定比例式減壓閥概述
本廠生產的比例式減壓閥，外形美觀，質量可靠，比例準確，工作平穩，既減動壓也減靜壓。
該閥利用閥體內部活塞兩端不同截面積產生的壓力差，改變閥后的壓力，達到減壓目的。
我廠減壓閥的減壓比例是： 2：1、3 11、4：1、3：2、5：2等，亦可根據用戶的要求設計特殊比例的減壓閥。
二、固定比例式減壓閥主要技術參數
適用介質 | 水、氣體 | |||
適用溫度 | 《9.0℃ | |||
壓力誤差 | 《8％ | |||
最小開啟壓力 | 2:1 | 0.2MPa | ||
3:1 | 0.3MPa | |||
連接形式 | 法蘭、內螺紋 | |||
主要零件材料 | 閥體 | 錫青銅 | 不銹鋼 | 鑄鐵 |
內件 | 錫青銅 | 不銹鋼 | 錫青銅或不銹鋼 | |

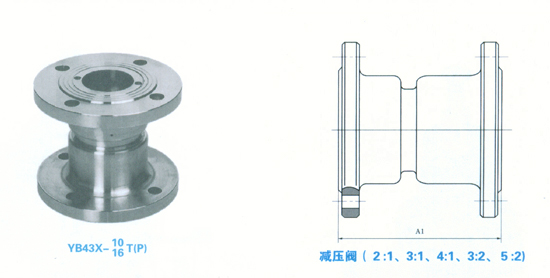

三、固定比例式減壓閥主要外形尺寸
公稱通往 DN(mm) | A1 |
25 | 115 |
32 | 124 |
40 | 132 |
50 | 140 |
65 | 155 |
80 | 155 |
100 | 200 |
125 | 220 |
150 | 230 |
200 | 270 |
