一、200P型減壓閥概述
200P型減壓閥為一直接作用式可調減壓閥，采用隔膜型水力操作方式，可水平或垂直安裝于給水、消防系統中、在一定流量范圍內可控制該閥出口壓力為一相對固定值。
200P型為內螺紋連接減壓閥，具有體型小巧，易于安裝等特點，且附有內置式濾網，可方便整體安裝作業，避免雜物堵塞，使其更加安全可靠。
三、200P型減壓閥主要參數
型 號 | 公稱壓力PN(MPa) | 閥體試驗壓力 (Mpa) | 閥座試驗壓力(Mpa) | 最高流速(M/S) | 減壓范圍 |
200P-10T | 1.0 | 1.5 | 1.1 | 6 | ≤0.7MPa |
200P-16T | 1.6 | 2.4 | 1.76 |
三、200P型減壓閥主要零件材料
零件名稱 | 閥體、閥瓣 | 濾網、螺母、墊片、彈簧壓蓋 | 彈簧 | O型圈 |
材料 | 鋁青銅 | 不銹鋼 | 60Si2Mn | 丁腈橡膠 |

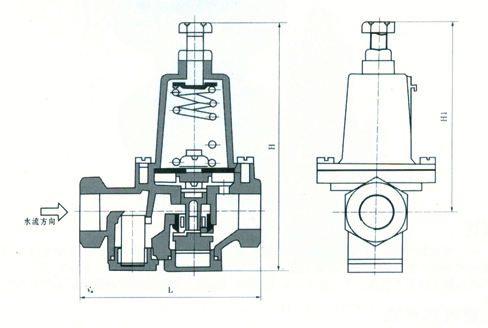

四、200P型減壓閥主要尺寸
公稱通徑 DN(mm) | 尺寸 (mm) | ||
L | H | H1 | |
15 | 112 | 170 | 130 |
20 | 115 | 183 | 130 |
25 | 135 | 189 | 143 |
32 | 165 | 242 | 195 |
40 | 192 | 273 | 222 |
50 | 231 | 307 | 252 |
