一、BJ744X、JM644×膜片式液壓、氣動快開排泥閥產品特點與用途
該閥的特點是采用雙室隔膜傳動機構替代活塞式，無運動磨損，壽命長。主要用途是安裝在務類沉演淀池的底部壁外，用以排除池底的泥沙及污物。
二、BJ744X、JM644×膜片式液壓、氣動快開排泥閥主要技術參數
型號 | 公稱壓力 | 殼體試驗壓力 | 隔膜傳動介質 | 隔膜傳動工作壓力 | 介質溫度 |
JM744×-10 | 1.0 | 1.5 | 清水、氣 | 0.15-1.0 | 0～80℃ |

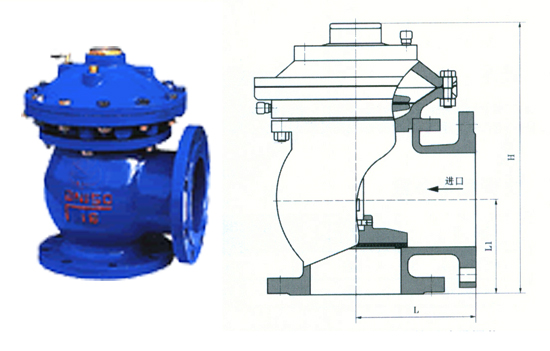

三、BJ744X、JM644×膜片式液壓、氣動快開排泥閥主要外形尺寸 (法蘭連接尺寸按GB4216的規定)
公稱通徑 DN | L | L1 | H |
100 | 160 | 120 | 370 |
150 | 190 | 150 | 440 |
200 | 225 | 190 | 530 |
250 | 260 | 220 | 615 |
300 | 280 | 260 | 785 |
350 | 315 | 300 | 880 |
400 | 340 | 340 | 970 |
