一、FA49H型防爆波安全閥產品特點及用途
FA49H型防爆波安全閥，是一種即能消除水錘沖擊波又能阻擋水錘沖擊波的水用安全閥。它是由多組安全閥組成的產品，所起到的功能是單一安全閥無法達到的。
該閥安裝于給水工程的頭部，以擋波和消波的方式相結合，防止水錘沖擊波沿著管道進入系統給水工程內部，從而達到消除破壞性水錘的沖擊波，起到保護系統設施正常運轉和安全防護的目的。
二、FA49H型防爆波安全閥主要技術參數
型號 | 公稱壓力PN(MPa) | 工作壓力(Mpa) | 殼體試驗壓力(Mpa) | 適用介質 | 工作溫度 |
FA49H-10 | 1.0 | 0.2 | 1.5 | 清水 | 0-80℃ |
FA49H-16 | 1.6 | 0.25-0.5 | 2.4 |

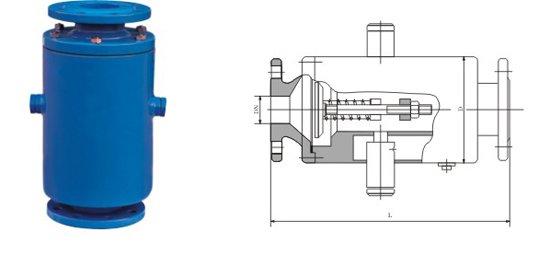

三、FA49H型防爆波安全閥主要外型尺寸 (法蘭連接尺寸按GB4216的規定)
DN | 40 | 50 | 165 | 80 | 100 | 125 | 150 | 200 |
L | 220 | 250 | 280 | 310 | 350 | 379 | 407 | 457 |
D | 114 | 127 | 147 | 159 | 180 | 219 | 245 | 299 |
