一、ZYA-8000型膠膽ZYA-9000型活塞/氣囊式水錘吸納器主要技術參數
ZYA-8000型膠膽氣囊式水錘吸納器內餐殼，高級合成橡膠內膽及多孔管等組成。適用于工礦、企業、高層建筑、電站等各類給排水系統中。在無需阻止水流的條件下，具有超卓的水擊吸收力，有效地吸納水錘。
ZYA-9000型活塞式氣囊式水錘吸納器的內部有一密閉的容氣腔，下端為一活塞。當沖擊波傳入水錘吸納器時。水擊波作用于活塞上，活塞將往容氣腔方向運動，活塞在一定壓力的氣體和不規則水擊波雙重作用下做上下運動，形成一個動態的平衡，這樣就消除了不規則的水擊波震蕩。
二、ZYA-8000型膠膽ZYA-9000型活塞/氣囊式水錘吸納器主要零件材料
| 公稱壓力 PN(MPa) | 1.6 | 2.5 | |
| 試驗壓力 Mpa | 殼體強度 | 2.4 | 3.75 |
| 密封試壓 | 1.76 | 2.75 | |
| 容氣腔壓力 (占管道壓力百分?jǐn)?shù)) | 50-70％ | ||
| 連接形式 | 法蘭連接 | ||
| 適用介質 | 無雜物的清水、污水 | ||
| 適用介質溫度 | 0-80℃ | ||

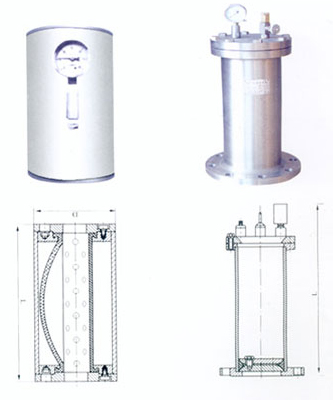

三、ZYA-8000型膠膽ZYA-9000型活塞/氣囊式水錘吸納器主要外形尺寸
| ZYA-9000型 | ZYA-9000型 | ZYA-8000開型 | |||||||||
| 公稱通徑 DN | L | 公稱通徑 DN | L | 公稱通徑 DN | D | L | |||||
| 管徑 | mm | 1.6MPa | 2.5MPa | 管徑 | mm | 1.6MPa | 2.5MPa | 管徑 | mm | ||
| 1/2 | 15 | 200 | 220 | 3 | 80 | 510 | 520 | 2 | 50 | 165 | 250 |
| 3/4 | 20 | 300 | 320 | 4 | 100 | 575 | 585 | 21/2 | 65 | 185 | 320 |
| 1 | 25 | 320 | 340 | 5 | 125 | 600 | 600 | 3 | 80 | 200 | 375 |
| 11/4 | 32 | 340 | 355 | 6 | 150 | 645 | 645 | 4 | 100 | 220 | 450 |
| 11/2 | 40 | 350 | 380 | 8 | 200 | 730 | 755 | 5 | 125 | 250 | 550 |
| 2 | 50 | 365 | 385 | 10 | 250 | 820 | 855 | 6 | 150 | 285 | 625 |
| 21/2 | 65 | 465 | 485 | 12 | 300 | 920 | 955 | 8 | 200 | 340 | 810 |
