一、偏心半球面襯膠旋塞閥產品概述
偏心半球面旋塞采用半球面結構，能有效地清除介質中的沉積顆粒。偏心結構使閥門的開啟過程中閥座與球瓣快速脫離，延長密封副使用壽命。密封面采用噴涂耐磨鎳合金提高使用壽命：適用于電廠、冶金、水泥、造紙等行業中的煤粉、灰渣、紙漿等物料的輸送管線。
二、偏心半球面襯膠旋塞閥技術參數
公稱通徑DN=50-800mm
公稱壓力PN:1.0MPa
工作溫度：-29℃-425℃
適用介質：水、油、空氣、煤粉、灰渣、紙漿、
驅動方式：手動、電動、氣動

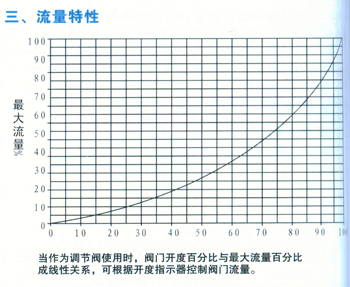

四、偏心半球面襯膠旋塞閥主要零部件材料
| 閥體、閥 蓋壓蓋 | 旋塞 | 閥座 | 軸承 | 閥瓣 |
| 球鐵、灰 鐵、碳鋼 | 球鐵、灰 鐵、碳鋼 | 不銹鋼 | 銅 | 不銹鋼 |

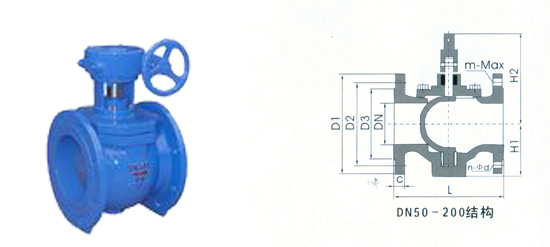

五、偏心半球面襯膠旋塞閥主要外形連接法尺寸 單位：mm
| DN | D1 | D2 | D3 | C | n-d | m-φxn | L | H1 |
| 50 | 165 | 125 | 99 | 19 | 4-φ19 | 178 | 84 | |
| 65 | 185 | 145 | 118 | 19 | 4-φ19 | 190 | 93 | |
| 80 | 200 | 160 | 132 | 19 | 4-φ19 | 4-φ16通孔 | 203 | 109 |
| 100 | 220 | 180 | 156 | 19 | 8-φ19 | 229 | 128 | |
| 125 | 250 | 210 | 184 | 19 | 8-φ19 | 254 | 128 | |
| 150 | 285 | 240 | 211 | 21 | 4-φ23 | 4-φ20通孔 | 267 | 165 |
| 200 | 340 | 295 | 266 | 21 | 4-φ23 | 4-φ20通孔 | 292 | 198 |
| 250 | 395 | 350 | 319 | 24 | 8-φ23 | 4-φ20深30 | 330 | 249 |
| 300 | 445 | 400 | 370 | 25 | 8-φ23 | 4-φ20深30 | 356 | 290 |
| 350 | 505 | 460 | 429 | 26 | 12-φ23 | 4-φ20深30 | 432 | 330 |
| 400 | 565 | 515 | 480 | 28 | 12-φ29 | 4-φ24深36 | 450 | 355 |
| 450 | 615 | 565 | 530 | 28 | 16-φ28 | 4-φ24深36 | 546 | 355 |
| 500 | 670 | 620 | 582 | 29 | 12-φ28 | 8-φ24深36 | 597 | 427 |
| 600 | 780 | 725 | 682 | 30 | 12-$31 | 8-φ27深40 | 762 | 567 |
| 700 | 895 | 840 | 794 | 32.5 | 16-φ31 | 8-φ27深40 | 865 | 633 |
| 800 | 1015 | 950 | 901 | 35 | 16-φ34 | 8-φ30深45 | 965 | 633 |
備注:1、法蘭連接尺寸按GB/T172416-1998標準之PN10制造：
2、結構長度L參考GB-12221-89標準之系列3制造；
3、閥門工作高度隨選用的操作機而不同，蝸輪式之操作手輪可配換為傳動帽
4、以上為本司標準產品，若有特殊需求，請洽詢?yōu)閯詹块T或代理高商。
