一、DHH44微阻緩閉消聲止回閥結構特點
本廠生產的DHH44X-10/16型微阻緩閉止回閥主要用于工業、城市給排水管道和高層信宅、高級賓館，加壓輸水泵的出口處。在設計上充分考慮了使用環境的要求采用斜板式結構，達到亮去動、無噪音、運行平穩，確保賓館、住宅環境安靜，并且有節能的效果。
用延緩關閉的方式使局部倒流水向系統內泄流，從而大大降低了停泵倒流的水壓沖力，消除了破壞性水錘峰值的產生，截流密封采用丁腈橡膠，密封性能好、減震耐磨、使用壽命長、維修方便等特點。
二、DHH44微阻緩閉消聲止回閥主要零件材料
零件名稱 | 材料 |
閥體 | 灰鑄鐵、碳鋼 |
蝶板 | 碳鋼 |
密封圈 | 丁腈橡膠 |
閥桿 | 不銹鋼 |
緩沖油缸 | 不銹鋼 |
三、DHH44微阻緩閉消聲止回閥主要技術參數
| 型號 | 公稱壓力PN（MPa) | 試驗壓力Ps(MPa) | 工作溫度 | 適用介質 | |
| 殼體 | 密封 | ||||
| DHH44X DHH44H | 1.0 | 1.5 | 1.1 | (℃) | 清水、污水 海水、泥漿水 |
| 1.6 | 2.4 | 1.75 | 0～80℃ | ||

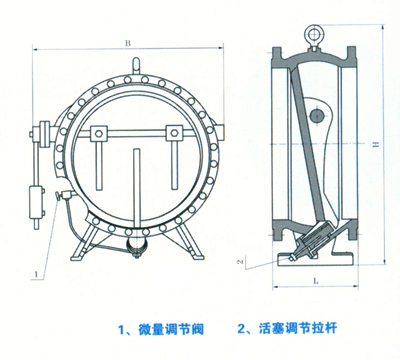

四、DHH44微阻緩閉消聲止回閥主要外形尺寸（法塵連接尺寸：按 JB/T9-94標準）
| 公稱通徑 DN(mm) | 尺寸 (mm) | 公稱通徑 DN(mm) | 尺寸 (mm) | ||||
| L | H | B | L | H | B | ||
| 200 | 230 | 550 | 450 | 700 | 430 | 1220 | 1080 |
| 250 | 250 | 630 | 520 | 800 | 470 | 1320 | 1200 |
| 300 | 270 | 690 | 590 | 900 | 510 | 1430 | 1300 |
| 350 | 290 | 780 | 670 | 1000 | 550 | 1550 | 1450 |
| 400 | 310 | 860 | 750 | 1200 | 630 | 1800 | 1670 |
| 450 | 330 | 910 | 780 | 1400 | 710 | 1980 | 1880 |
| 500 | 350 | 980 | 850 | 1600 | 790 | 2150 | 1950 |
| 600 | 390 | 1070 | 970 | 2000 | 950 | 2550 | 2450 |
