一、HH47、H47XF、HDH47X蝶式緩沖止回閥結構特點
本廠生產的 H47X、H47H、HH47X、HH47H、H47XF、HDH47X型蝶式緩沖止回閥，主要用于工業供水，污水處理廠的水泵出口處，防止管網中介質逆流。自動消除破壞性水錘,從而保證水泵和管路不受損壞。
該閥主要由閥體、閥瓣、緩沖裝置和微量調節閥組成。該產品具有結構新穎、體積小、流體阻力小、運行平穩，密封可靠、耐磨損、緩沖性能好等特點，是工業用水和城市排污的產品。
二、HH47、H47XF、HDH47X蝶式緩沖止回閥主要零件材料
| 零件名稱 | 閥體 | 蝶板 | 密封圈 | 閥桿 | 填料 |
| 材料 | 灰鑄鐵、鑄鋼 | 灰鑄鐵、鑄鋼、球墨鑄鐵 | 丁腈耐油橡膠、氯丁橡膠 | 不銹鋼 | 聚四氟乙烯 |
三、HH47、H47XF、HDH47X蝶式緩沖止回閥主要技術參數
| 型號 | 公稱壓力PN(MPa) | 試驗壓力PS(MPa) | 工作壓力P(MPa) | 介質溫度(℃) | 適用介質 | |
| 殼體 | 密封 | |||||
| H47X、H47H、HH47X、 HH47H、H47XF、HDH47X | 1.0 | 1 5 | 1.1 | 1.0 | 0-80℃ | 水、油品 海水、污水 |
| 1.6 | 2.4 | 1.75 | 1.6 | |||
| 2.5 | 3.75 | 2.75 | 2.5 | |||

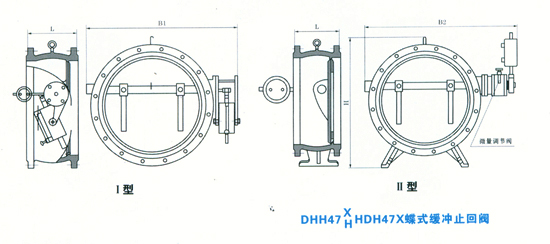

四、HH47、H47XF、HDH47X蝶式緩沖止回閥主要外形尺寸 (法蘭連接尺寸:PN10、16、25按JB/T78-94標準)
| 公稱通徑DN(mm) | 尺寸 | mm) | ||
| L | H | B | B2 | |
| 200 | 230 | 550 | 540 | 600 |
| 250 | 250 | 630 | 600 | 700 |
| 300 | 270 | 690 | 650 | 740 |
| 350 | 290 | 780 | 710 | 800 |
| 400 | 310 | 860 | 770 | 870 |
| 450 | 330 | 910 | 830 | 920 |
| 500 | 350 | 980 | 900 | 1000 |
| 公稱通徑DN(mm) | 尺寸 | mm) | ||
| L | H | B1 | B2 | |
| 600 | 390 | 1070 | 1090 | 1250 |
| 700 | 430 | 1220 | 1200 | 1360 |
| 800 | 470 | 1320 | 1320 | 1480 |
| 900 | 510 | 1430 | 1420 | 1580 |
| 1000 | 550 | 1550 | 1550 | 1700 |
| 1200 | 630 | 1800 | 1780 | 1950 |
| 1400 | 710 | 1980 | 2000 | 2175 |
