一、HH46/48/49X/H-10/169/25型微阻緩閉蝶閥式止回閥結構特點
本廠生產的 HH46X、HDH48X、HH49X消聲緩閉止回閥系列產品可用在清水、污水、海水等介質的排水管道上，既能防止介質的倒流，又能有效地限制破壞性水錘保證管線的使用安全。它具有結構新穎、體積小、重量輕、流體阻力小、密封可靠、啟閉平穩、耐磨損、使用壽命長，油壓、緩閉不受介質影響，有較好節能效果特點。
二、HH46/48/49X/H-10/169/25型微阻緩閉蝶閥式止回閥主要零件材料
零件名稱 | 閥體 | 閥瓣 | 閥桿、油缸、活塞 | 彈簧 | 閥座 |
材料 | 鑄鐵、鑄鋼 | 碳鋼 | 不銹鋼 | 不銹鋼 | 丁腈橡膠 |
三、HH46/48/49X/H-10/169/25型微阻緩閉蝶閥式止回閥主要技術參數
| 型號 | 公稱壓力 PN(MPa) | 強度試驗壓力 Ps(MPa) | 密封壓力(MPa) | 閥體、閥蓋材料 | 適用介質 | 閥時間 |
| HH46X | 1.0 | 1.5 | 1.1 | ≤480 | 清水、污水、海水 | 460秒 |
| HDH48X | 1.6 | 2.4 | 1.76 | |||
| HH49X | 2.5 | 3.75 | 2.75 |

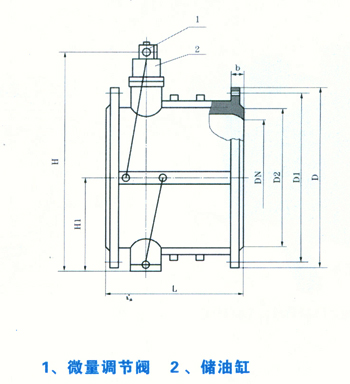

四、HH46/48/49X/H-10/169/25型微阻緩閉蝶閥式止回閥主要外形尺寸 (法蘭連接尺寸：按JB／T79-94)
| 公稱壓力PN(MPa) | 公稱通徑DN(mm) | 尺寸 (mm) | ||
| L | H | H1 | ||
| 1.0 1.6 2.5 | 40 | 140 | 200 | 88 |
| 50 | 150 | 215 | 98 | |
| 65 | 170 | 225 | 108 | |
| 80 | 180 | 235 | 118 | |
| 100 | 190 | 280 | 130 | |
| 125 | 200 | 290 | 148 | |
| 150 | 210 | 310 | 172 | |
| 200 | 230 | 350 | 210 | |
| 250 | 250 | 415 | 240 | |
| 300 | 270 | 450 | 264 | |
| 公稱壓力PN(MPa) | 公稱通徑DN(mm) | 尺寸 (mm) | ||
| L | H | H1 | ||
| 1.0 1.6 2.5 | 350 | 290 | 480 | 297 |
| 400 | 310 | 550 | 324 | |
| 450 | 330 | 585 | 351 | |
| 500 | 350 | 640 | 379 | |
| 600 | 390 | 720 | 434 | |
| 700 | 430 | 780 | 491 | |
| 800 | 470 | 840 | 549 | |
| 900 | 510 | 990 | 600 | |
| 1000 | 550 | 1050 | 655 | |
| 1200 | 630 | 1210 | 770 | |
