一、HQ44/45X-10/16微阻球形止回閥結構特點
微阻球形止回閥，采用橡膠包皮球為閥瓣，在介質的作用下，可在閥體內的滑道上滾動，從而打開或關閉閥門。流量大流阻損失小，密封性生能好。消聲關閉，可減小水擊波。水平或垂直安裝均可。可用于冷水、熱水、工業及生活污水等管網的水泵出口，防止介質倒流。
二、HQ44/45X-10/16微阻球形止回閥主要零件材料
型號 | 公稱壓力(MPa) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 閥體材料 | 球體材 |
HQ44/45X-10 | 1.0 | 1.5 | 1.1 | 鑄鐵 | 碳鋼包膠 |
HQ44/45X16 | 1.6 | 2.4 | 1.76 |

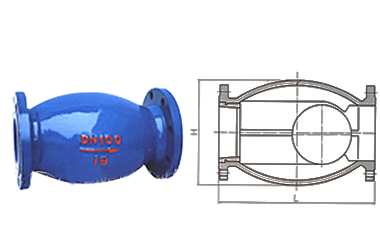

三、HQ44/45X-10/16微阻球形止回閥主要技術參數
公稱通徑 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
L(mm) | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 |
H(mm) | 180 | 210 | 225 | 245 | 280 | 320 | 380 | 450 | 510 |
連接尺寸 | 法蘭連接尺寸 PN1.0MPa按GB4216.4-84；PN16MPa按GB4216.5-84標準 | ||||||||

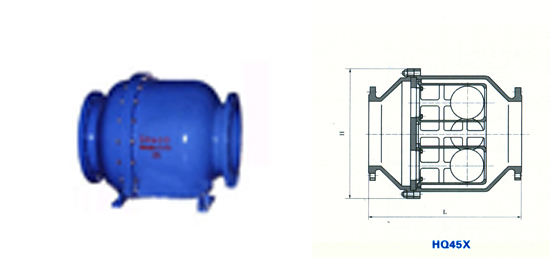

四、HQ44/45X-10/16微阻球形止回閥主要外形尺寸
公稱通徑 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
L(mm) | 550 | 650 | 698 | 781 | 914 | 978 | 978 | 1295 | 1448 | 1600 | 1760 | 1900 |
H(mm) | 510 | 570 | 640 | 715 | 815 | 825 | 980 | 1155 | 1260 | 1350 | 1660 | 1700 |
連接尺寸 | 法蘭連接尺寸 PN1.0MPa按GB4216.4-84;PN1.6MPa-GB426.5-84標準 | |||||||||||
