一、HQ41X滑道滾球式止回閥用途及特點
滑道滾球式止回閥，采用橡膠包皮滾球?yàn)殚y瓣，在介質的作用下，可在閥體內的整體式滑道上作上下滾動，從而打開或關閥門。密封性能好，消聲式關閉，不產生水錘。閥體采用全水流通道，流量大，阻力小，水頭損失比旋啟式小 50％，水平或垂直安裝均可，可用于冷水、熱水、工業及生活污水管網。更適合潛水排污泵，介質溫度為0-80℃。
二、HQ41X滑道滾球式止回閥主要技術參數
型號 | 公稱壓力 (MPa) | 殼體試驗壓力 (MPa) | 密封試驗壓力(MPa) | 閥體、閥蓋材料 |
HQ41X-10 | 1.0 | 1.5 | 1.1 | HT200 |
HQ41X-16 | 1.6 | 2.4 | 1.76 |

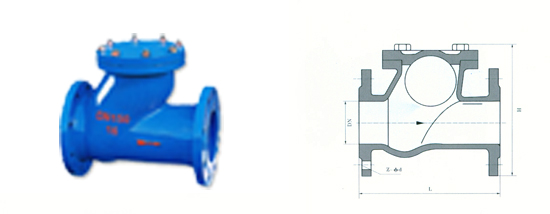

三、HQ41X滑道滾球式止回閥主要尺寸
公稱通徑 DN(mm) | L | H |
50 | 180 | 185 |
56 | 200 | 210 |
80 | 260 | 245 |
100 | 300 | 280 |
125 | 350 | 335 |
150 | 400 | 400 |
200 | 500 | 495 |
250 | 600 | 600 |
300 | 700 | 715 |
350 | 800 | 820 |
